Hellbuckers, a saga

Atendendo a pedidos, segue um texto e fotos do HH777 Hellbucker, pickup para ponte.
O texto se refere ao processo de elaboração do captador, todo o planejamento, testes e a parceria com a Malagoli/Sound.

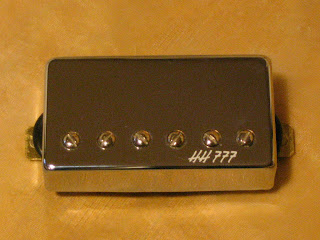

Hellbucker - Zebra
Em 1994, fiz parte de uma equipe de luthiers envolvidos em projetos de captadores no Japão. A Matsushita Corporation, que produz captadores para empresas como a Yamaha, Gotoh, Ibanez, Fernandes, ESP, Tokai, Greco e Stafford, patrocinou o projeto. Foi um período de grande aprendizado e experiências inusitadas. Até então, meu conhecimento sobre captadores eletromagnéticos, era bitolado em equações diferenciais, nos princípios da Lei de Indução de Faraday e nos timbres “percebidos” pelo ouvido. Utilizamos um arsenal de guerra: guitarras, amps valvulados, efeitos, gravadores multi-pistas, microfones, analisador de espectro, voltímetro e etc-tímetros. E “surfávamos” diariamente nas senóides produzidas na tela do osciloscópio. Destruir captadores notáveis virou uma rotina ingrata em prol de uma causa nobre. Esse dia-a-dia magnético durou quase 12 meses e quando os projetos foram concluídos, a “caixa preta” com todas as informações ficou “estrategicamente” comigo. Entender como funciona um captador, não é coisa de outro mundo. Mas projetá-los é uma encrenca danada. Quando voltei ao Brasil e fundei a escola de Luthieria, já tencionava em produzir pickups por conta própria. Fui sondado por uma marca conhecida de fabricação nacional, mas as condições da parceria não me agradaram. Posteriormente, conheci o Érico da empresa Malagoli e as perspectivas de um trabalho mútuo pareciam bastante favoráveis. Demoramos o tempo suficiente para amadurecer essa decisão e cá estamos...envolvidos nessa “encrenca danada parte II”.

Hellbucker - Gold Yellow
Iniciamos os projetos na metade do ano passado. Os primeiros protótipos foram testados na ocasião da Expomusic 2005. O Hellbucker HH777 é um captador de bobina dupla de alto ganho. Iniciamos os testes produzindo vários protótipos, experimentando combinações de imãs, bobinas, fios e outros pormenores técnicos. Efetuamos testes comparativos, monitoramos parâmetros e quando os resultados começaram a cruzar a fronteira aceitável com o desejável, aceleramos o desenvolvimento. Não gosto de utilizar o DC.R. como referência primordial. Prefiro manipular o fluxo magnético e trabalhar com os valores de pico de ressonância. As sutilezas em relação a construção do captador também seguiram um raciocínio técnico. Optei em utilizar pólos de parafusos: fenda & allen (invés de pólos de pinos) por uma questão relacionada a figura de fluxo magnético com implicações no timbre nas freqüências altas. Com relação às bobinas, todos os itens foram analisados e testados: os carretéis (materiais, espaçamento dos pólos, espaçamento interno, durabilidade e acabamento); fio de cobre (materiais, espessura, pureza, tensão, peso, cobertura externa, resistividade, etc); pólos (materiais, diâmetros, altura); fita protetora, condutores externos, blindagem e trabalho de soldagem. Com relação aos imãs, o HH777 utiliza variação de magnetos com fórmulas de ALNICO V e ALNICO VII.

Hellbucker - "Souls of Black"

Dados Técnicos:
Sound Hellbucker HH777- Ponte
Ímã: barra retangular de ALNICO – medidas em milímetros: 60 x 4 x 12.
Pólos: parafusos fenda e allen. Carretéis: em ABS nas cores: branco, preto e pigmentado na cor creme.
Fio da bobina: 44AWG Berço (base): versão latão e versão níquel.
Condutores externos: padrão Belden RG – 4 condutores + malha. (permite configurações do tipo: série, paralelo, cancelamento de uma bobina, ligação fora de fase e ligação fase invertida). DC. R.: 16.8 Kohms. (Margem de desvio considerada)
Indutância: moderada – predominância em passa baixa.
Valores obtidos com o Gauss-Meter: Medida na superfície dos pólos: 350 Medida na superfície da barra retangular de ALNICO: 600
Valores obtidos com o Flux-Meter: Medida de fluxo magnético da barra retangular: 1,91mV.s Pico de ressonância: 5.2 KHz Saída aproximada: 360 milivolts Espaçamento dos pólos: o HH777 possui um espaçamento de pólos intermediário entre um humbucker tradicional e um Trembucker (SD) ou do tipo “Floyd Spaced” (DiMarzio). Ou seja, têm “cabimento” em ambas as situações.

Hellbucker - "Custard "
Ganho e Timbre: em termos de ganho, o HH777 é comparável ao Seymour Duncan JB (SH-4 ou TB-4) ou podemos referir a ele como um Seymour Screamin Demon (SH-12 ou TB-12) com mais intensidade de volume. Quanto ao timbre, o referido não tem similaridade com o JB, Custom 5, Screamin Demon ou Tone Zone. O HH777 não tem agudos em “cascata”, nem a parede de médios do JB e do Custom 5. O agudo do pickup é mais redondo e os médios não fazem os graves “peidarem”. Em relação ao Screamin Demon, o HH777 tem mais volume, porém exalam menos harmônicos (o HH777 tem pico de ressonância mais baixo que o Screamin Demon). Já no quesito visual, um é o focinho do outro. Comparado ao Tone Zone, o HH777 tem uma “mordida” menos ardida que o citado. É possível “escutar” similaridades do HH777 com o Gibson Dirty Fingers em termos de médios/agudos. O HH777 me proporciona um som limpo mais doce e um timbre sujo que não é estridente. O JB era apenas razoável para som limpo e eficiente para sons sujos, mas os médio-agudos extrapolavam. Gosto de captadores de alto ganho porque toco rock, hard rock e metal. Uso pouco som limpo, mas tenho guitarras com single-coils e com humbuckers de baixo ganho, eventualmente utilizados para gravação. Tenho umas cinco dezenas de captadores avulsos de várias marcas para pesquisa. Não utilizo corretor de volume ou vol kit nos potenciômetros de minhas guitarras. Mas costumo “bolinar” bastante os knobs de volume e tonalidade quando estou tocando.

The Hellbucker - "PAF revisited"
Acabamento - Estou satisfeito em termos gerais, os carretéis de cor creme são pigmentados e o resultado ficou excelente. Desde o início da parceria, a Malagoli me deixou totalmente livre para experimentar e expor minhas idéias. A empresa sempre se mostrou disposta e solícita em todas as circunstâncias e situações de trabalho. O processo de modernização da empresa coincidiu com esse projeto e acabei dando muitos pitacos em outros modelos de captadores da linha Custom e linha Standard. Particularmente, acho importante apoiar a industria nacional.

Hellbucker - Chantilly
Os testes com o humbucker HH777 foram feitos com os seguintes equipamentos:
Guitarras: Fender Strat Plus (corpo de alder, braço e escala de maple). Réplica Strato Henry Custom c/Floyd Rose (corpo de ash, braço de maple e escala de jacarandá). Réplica de Strato Henry STD (corpo de marupá, braço de marfim e escala de jacarandá). Réplica de Strato Henry Custom (corpo de freijó, braço de peça única de marfim tigrado). Jackson Custom Japan (corpo de mogno, braço de maple e escala de rosewood). Gibson Les Paul Studio 1987 (corpo de mogno, braço de maple e escala de ébano).
Amplificadores: Rotstage CJ50 + caixa 2 x 10” Rotstage CJ50 Plus + caixa 2 x 10” Marshall Slash JCM2555 (com válvulas KT88 e mods do Jose Arredondo) + caixa 4 x 12” Marshall 1960. Fender Twin Reverb 1968 com falantes JBL (mods do George Alessandro). Zepphir GD60 (amp transistorizado).
Efeitos e pedais: Boss OD-20 Drive Zone Boss Line Selector LS-2 Hobbertt Simulamp Loop Selector Hobbertt Landscape Tri-Efx Landscape Reverb Pedalboard Landscape PB-2 e PB-1+ Yamaha ED-Stomp Guitartech The Bomb Booster
Cordas: NIG Hybrid HH: .010; .014; .017; .026; .038 e .048 DR Extra Life Red Devils: .009; .011; .016; .024; .032 e .042
Cabos: Reference Canare Palhetas Dunlop 1.5mm
Testes realizados na B&H Escola de Luthieria, Estúdio Cia da Música, Estúdio Voodoo Lounge, sede Malagoli, Via Funchal e sede Rotstage.
Hellbucker - White Attack
Hellbucker - Green Tea

Significado do número "777"
Logo que cheguei no Japão, tive que escolher os ideogramas (kanjis) referentes ao meu nome completo. Os japoneses escolhem os ideogramas antes do nascimento dos filhos, baseados em motivos diversos: numerologia, significado, tradição de família, visual dos caracteres e etc. No caso dos estrangeiros, é uma questão optativa. Eu resolvi fazer. Meu nome ocidental possui 7 letras: HENRY HO. Então escolhi 3 ideogramas e cada ideograma possui 7 traços. Ou seja, estava feita a relação 777. O HH: são as iniciais ocidentais, nome e sobrenome. Quando fiz o projeto do captador signature, obviamente pensei no HH777.
Curiosidades: Nós primórdios, Leo Fender utilizava os parâmetros de graves, médios e agudos, no nível 7 – para fazer os testes dos amplificadores. Jose Arredondo (célebre amp tech), utilizava o mesmo expediente quando modificava o Marshall Plexi. Muita gente me pergunta se o HH777 tem relação com Deus, Demônio e etc. Resposta: Não tem nada a ver com os 7 pecados capitais, nem com os 7 perpétuos do Dalai Lama, nem com teorema dos 7 círculos, nem com os 7 samurais, nada a ver com os 777 anos de Adão, nada a ver com as pirâmides, nada a ver com Steve Vai, nem com Aleister Crowley, nem com o Tibet e nenhuma relação com a bíblia ou qualquer outra religião ou aspecto xintoísta.
Estampa camiseta modelo 1
estampa camiseta modelo 2
Em breve, texto similar para a descrição do Realbucker HH777.
Fotos: Henry Ho
